技術仕様
大型圧力計オプション範囲:16、25、40MPa
オプションのゴムパイプ長さ: 500~3000mm
充電式アキュムレータ モデル: NXQ- */*-H
シンボル

CQJ 充電キットは、油圧システムのアキュムレータの充電、補充、修正、および充電圧力のチェックを行うための特殊なツールです。

コアの定義と機能
CQJ 充電キットは主に、アキュムレータでの次の操作に使用されます。
1. 充電: 窒素または空気をアキュムレータに導入してエネルギー貯蔵を実現します。
2. 圧力の補充/修正: 油圧システムの安定した動作を確保するために、システム要件に従ってアキュムレーター内のガス圧力を補充または調整します。
3. 圧力の確認: 付属の圧力計を使用して、アキュムレーター内のガス圧力をリアルタイムで監視します。
構造上の特徴
CQJ 充電キットは通常、次の物理的特性を備えています。
1. コンパクトな構造: サイズが小さく、機械の近くや狭い場所でも簡単に操作できます。
2. 高圧耐性: 油圧システム用に特別に設計されており、最大 10MPa、20MPa、35MPa、またはそれ以上の使用圧力に耐えることができます。
3. 耐衝撃性: 作業環境での衝撃や振動に強い堅牢な筐体。
4. 安全で信頼性の高い: 操作が簡単で、通常はガス漏れを防ぐ逆流防止弁または排気弁が装備されています。
お客様のニーズに合わせて設計・開発を行い、さまざまなクライアントの要件を満たすことができます。
技術仕様
大型圧力計オプション範囲:16、25、40MPa
オプションのゴムパイプ長さ: 500~3000mm
充電式アキュムレータ モデル: NXQ- */*-H
シンボル

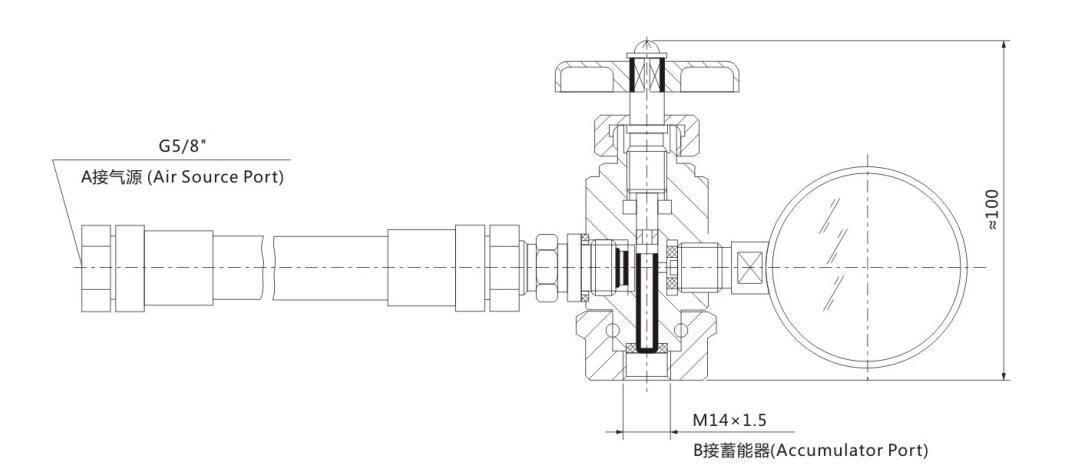

全体の寸法
| モデル | 呼び圧力(MPa) | アキュムレータジョイントサイズとの関係 | 複合アキュムレータタイプ(MPa) | 圧力計 走行距離(MPa) | 圧力計の精度 | ホース仕様内径レイヤー | ホース仕様 長さ(mm) |
| CQJ-16 | 16 | M14×1.5 | 10 | 0~16 | 1.5ランク | Φ6×2 | 1000~3000 |
| CQJ-25 | 25 | M14×1.5 | 20 | 0~25 | 1.5ランク | Φ6×2 | 1000~3000 |
| CQJ-40 | 40 | M14×1.5 | 31.5 | 0~40 | 1.5ランク | Φ6×2 | 1000~3000 |
