ブラダーアキュムレータステーション

Name: ブラダーアキュムレータステーション
Rating: 5 (99 reviews)

JINGYI Hydraulic Corporation は、固定ボルスター、バッグ型アキュムレーター、制御バルブグループ、ボールバルブ、パイプライン、オイルリターンパイプなどを含む一連のフルブラダーアキュムレーターステーションを提供しています。
ブラダーアキュムレータステーションは、エネルギーの貯蔵、圧力の安定化、非常用電力の供給に使用される油圧システムの重要なデバイスです。通常、複数のブラダーアキュムレータ (空気圧ブラダアキュムレータとも呼ばれる) と、関連するバルブ、配管、その他のコンポーネントで構成されます。主に気体と液体の圧縮率の違いを利用してエネルギーを貯蔵・放出します。

見積もりをリクエスト >

前へ：ピストンアキュムレータ次へ：次の商品はありません

動作原理

1. 充填プロセス: 油圧ポンプが始動すると、作動油がアキュムレータに押し込まれ、内部のガス袋が圧力で変形し、ガス量が減少します。このとき、作動油はアキュムレータに「蓄え」られます。

2. 排出プロセス: システムがエネルギーを補充したり、圧力を安定させる必要がある場合、アキュムレータは貯蔵されている作動油を抽出し、ガス膨張の力を利用して作動油をシステムに押し戻し、エネルギーを補償して貯蔵します。

主要コンポーネント

1. ブラダーアキュムレータ本体: コアエネルギー貯蔵ユニット。通常、容量要件を満たすために並列接続された複数のアキュムレータで構成されます。

2. 取り付けブラケットと設置構造: アキュムレータを固定するために使用され、現場での安全で信頼性の高い設置が保証されます。

3. コントロールバルブアセンブリとボールバルブ: オイル回路の開閉を制御し、システム圧力を調整します。

4. 入口および出口オイルライン: 油圧システムのメインオイル回路に接続し、オイルの入力と出力を担当します。

5. 安全弁と遮断弁: システムの誤動作を防ぐために過圧保護を提供します。

注文メモ
1. ご注文の際は、各ブラダーアキュムレータの容量、同梱部品、および要件が必要です。
2. 特別な要件が必要な場合は、お問い合わせください。
3. 設計変更の権利は当社が保有し、改訂は予告なく有効となります。

製品
説明

当社はお客様のニーズに応じて設計・開発を行い、様々なお客様の要件を満たすことができます。

全体の寸法

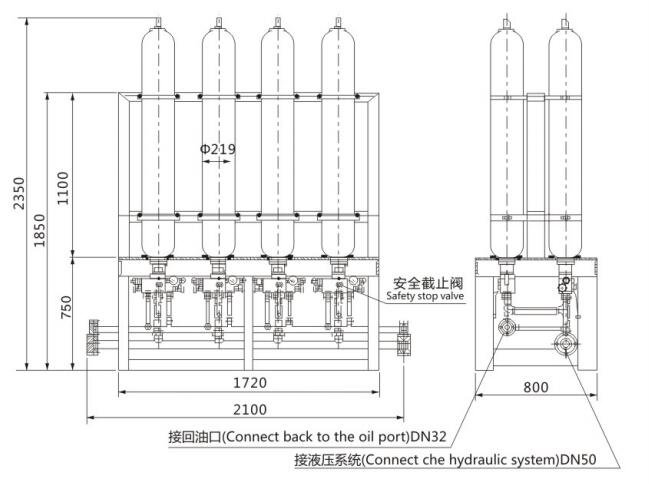

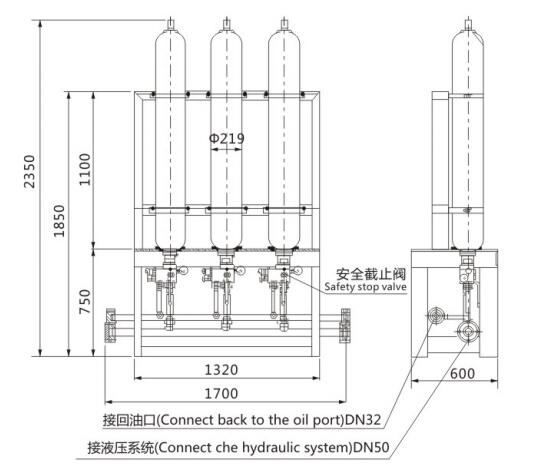

ブラダーアキュムレーターステーション例 1 仕様: ブラダーアキュムレータ 3 個、各 40L、安全停止弁付き	ブラダーアキュムレーターステーション例 2 仕様：ブラダーアキュムレータ8個、各40L、安全停止弁付き

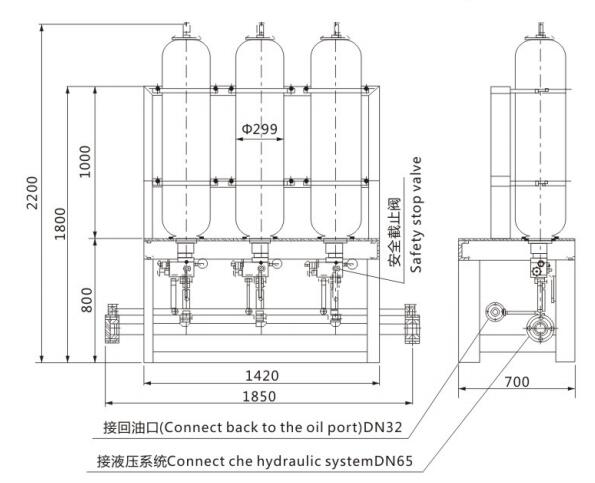

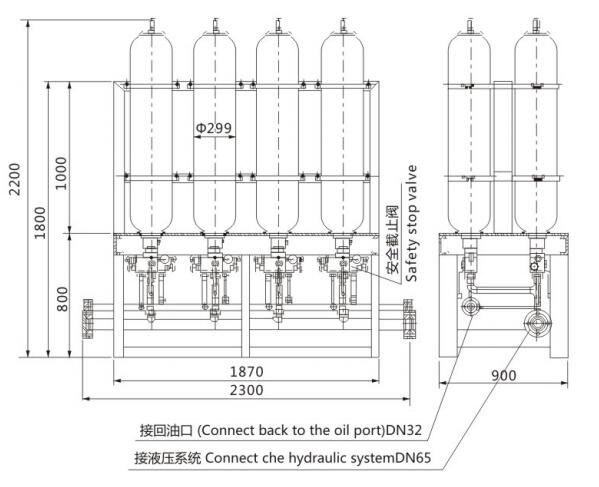

ブラダーアキュムレーターステーション例 3 仕様: ブラダーアキュムレータ 3 個、各 63L、安全停止弁付き	ブラダーアキュムレーターステーション例 4 仕様: ブラダーアキュムレータ 8 個、各 63L、安全停止バルブ付き
