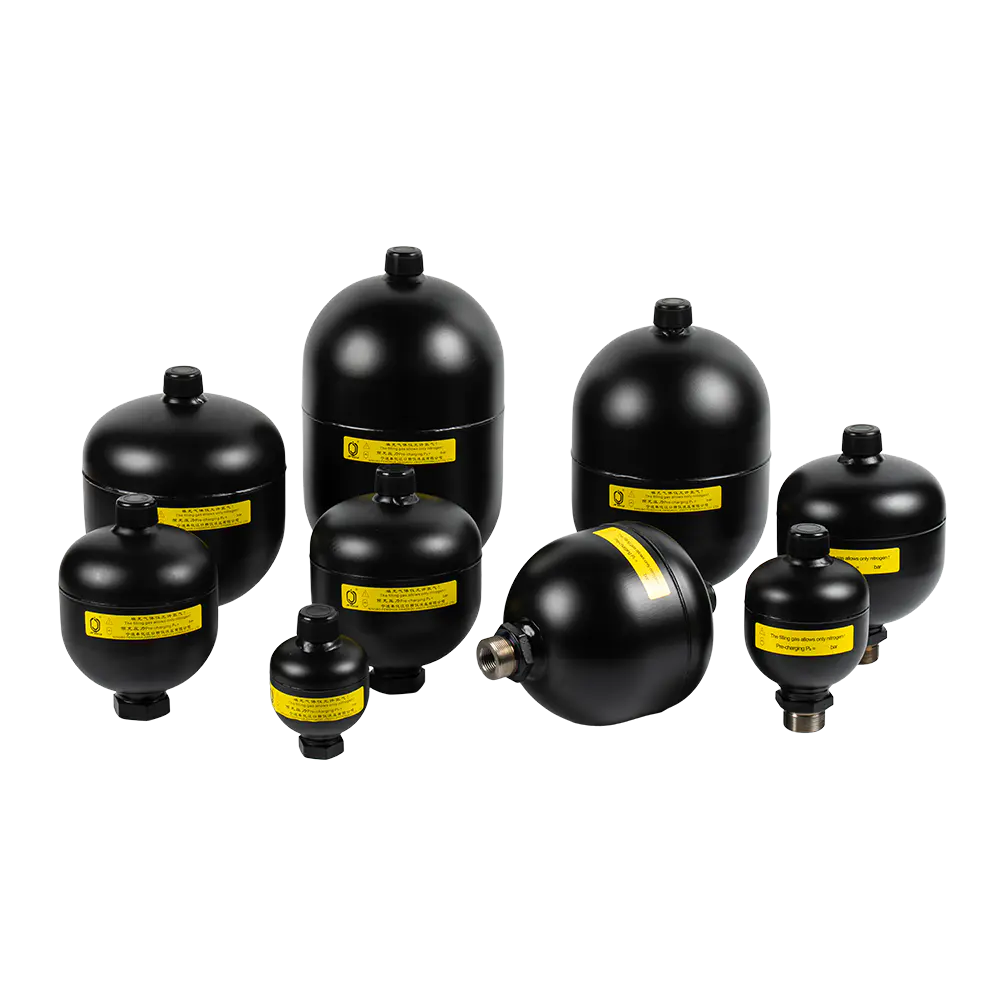

ダイヤフラムアキュムレータ

Name: ダイヤフラムアキュムレータ
Rating: 5 (99 reviews)

ダイヤフラムアキュムレータは、ボイルの法則 (気体の圧縮率) を利用してエネルギーを蓄積および放出する機械装置です。その中心構造は、容器内の液体室と気体室を完全に分離する柔軟な素材 (通常はゴム) で作られた隔膜です。

見積もりをリクエスト >

前へ：前の商品はありません次へ：ピストンアキュムレータ

核となる動作原理
ダイヤフラムアキュムレータの動作は、気体と液体の間の体積変化の関係に基づいています。
1. エネルギー貯蔵 (充電): 油圧システム内の圧力が上昇すると、液体がアキュムレータの液体チャンバーに押し込まれます。
液体が侵入すると、柔軟なダイヤフラムがガス室に向かって移動し、ダイヤフラムの反対側のガス（通常は窒素）が圧縮されます。
気体の圧縮により、位置エネルギー（圧縮エネルギー）が蓄えられます。
2. エネルギー放出 (リリース): システム圧力が低下すると (例: 油圧シリンダーを急速に動かす必要がある場合)、ダイヤフラムはガスの内圧によって元の形状に押し戻されます。
ダイヤフラムの弾性により圧縮ガスが膨張し、液体を油圧システムに押し戻して瞬間的な流量需要を補充します。

油圧アキュムレータの機能
油圧および流体技術に不可欠なコンポーネント。油圧回路では次のような多くの用途があります。
1) 駆動電力を節約します。

2）エネルギー貯蔵。

3）圧力衝撃を減衰する。

４）ポンプ圧力脈動を低減する。

5) 一定の圧力を維持します。

これらの機能はすべて油圧アキュムレータによって実行できるため、生産性と全体的な効率の向上、機能の向上、寿命の延長、安全性の向上、運用コストとメンテナンスコストの削減などの特別な利点が得られます。

製品
説明

当社はお客様のニーズに応じて設計・開発を行い、様々なお客様の要件を満たすことができます。

モデルの指定

1. シリーズコード:
溶接ダイヤフラムアキュムレータ

2. 構造:
A：（M28X1.5）充電式
B: 完全に密閉¹

3. 呼び容積(L)

4.許容作動圧力(Bar)

5.シェル素材:
1--炭素鋼

6. ダイヤフラム材質コード:
1--ニトリルブタジエンゴム(NBR)
2--水素化ニトリルブタジエンゴム (HNBR)²
3--イソブチレンイソプレンゴム (IIR)²
7--エピクロロヒドリンゴム (ECO)²

7. 液側標準接続 AK または AB³

8. 20°C での窒素プレチャージ圧力 (Bar)¹

注:
(1) タイプ A およびタイプ B の大量注文の場合のみ。
(2) 大量注文の場合のみ。
(3) 標準コネクタ以外の場合は、別途ご相談ください。
溶接ダイヤフラムアキュムレータはスチールスタンピングシェルを使用しており、ガス側に応じて充電式と完全密閉の2つのタイプがあります。

製品仕様

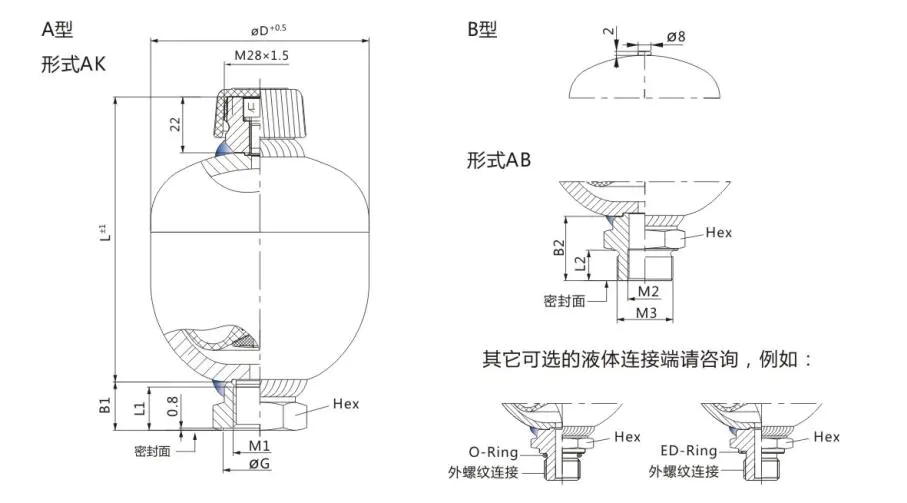

モデルコードとサイズ

呼び容積(L)	圧縮率 p₂:p₀	シリーズ	許容作動圧力 (bar)	長さ(mm)	ΦD(mm)	重量(kg)	変位	標準流体接続
								AK					AB
								M1(ISO228)	ΦG(mm)	L1(mm)	B1(mm)	ヘックス SW	M2(ISO228)	M3	L2(mm)	B2(mm)	ヘックス SW
0.075	8:01	210	210	91	65	0.7	38/95/150	G1/2	Φ29	16	18	32	提供されません	-	-	-	-
0.075	8:01	250	250	91	65	0.7	38/95/150	G1/2	Φ29	16	18	32	提供されません	-	-	-	-
0.16	8:01	210	210	96	75	0.9	38/95/150	G1/2	Φ29	16	18	32	提供されません	-	-	-	-
0.16	8:01	250	250	96	75	0.9	38/95/150	G1/2	Φ29	16	18	32	提供されません	-	-	-	-
0.25	8:01	100	100	106	80	0.8	38/95/150	G1/2	Φ29	16	18	32	提供されません	-	-	-	-
0.25	8:01	210	210	112	86.5	1.45	38/95/150	G1/2	Φ29	16	18	32	提供されません	-	-	-	-
0.25	8:01	250	250	112	86.5	1.45	38/95/150	G1/2	Φ29	16	18	32	提供されません	-	-	-	-
0.32	8:01	100	100	116.5	89	1.1	38/95/150	G1/2	Φ29	16	18	32	提供されません	-	-	-	-
0.32	8:01	210	210	121	95	1.75	38/95/150	G1/2	Φ29	16	18	32	提供されません	-	-	-	-
0.32	8:01	250	250	121	95	1.75	38/95/150	G1/2	Φ29	16	18	32	提供されません	-	-	-	-
0.35	8:01	100	100	121	89	1.15	38/95/150	G1/2	Φ29	16	18	32	提供されません	-	-	-	-
0.35	8:01	210	210	124	95	1.8	38/95/150	G1/2	Φ29	16	18	32	提供されません	-	-	-	-
0.35	8:01	250	250	124	95	1.8	38/95/150	G1/2	Φ29	16	18	32	提供されません	-	-	-	-
0.5	8:01	210	210	133	106	2.3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.5	8:01	250	250	133	106	2.3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.75	8:01	210	210	148.5	121	3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.75	8:01	250	250	152	123	3.5	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1	8:01	210	210	160	138	3.8	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1	8:01	250	250	163	142	5	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1.4	8:01	210	210	174	153	5.9	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1.4	8:01	250	250	174	153	5.9	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2	8:01	210	210	202	169	7.6	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2	8:01	250	250	205	172	9.2	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2.8	4:01	210	210	250	169	9.2	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
2.8	4:01	250	250	255	172	11.5	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
3.5	4:01	210	210	289	173	13.8	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
3.5	4:01	250	250	289	173	13.8	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
