アキュムレータ

ピストンアキュムレータ

ピストンアキュムレータは、ガス (通常は窒素) の圧縮性を利用して油圧エネルギーを蓄える機械装置です。エネルギー調整器として油圧システムで広く使用されています。ピストンを介して作動油をガスから分離し、効率的なエネルギーの貯蔵と放出を実現します。

見積もりを依頼する >

前へV：ダイヤフラムアキュムレータ次へ：ブラダーアキュムレータステーション

コアの定義と構造
ピストンアキュムレータは、油圧的に絶縁されたアキュムレータのカテゴリに属します。主に次のコンポーネントで構成されます。
1. 主要構造：シリンダー（オイル室）、ピストン、ガス室、エンドキャップで構成されます。ピストンはシリンダー内に位置し、作動油室 (下部) とガス室 (上部) を隔てています。
2. シールシステム：ピストンの両側に高精度シールを設置し、作動油へのガスの浸入を防ぎ、作動油の清浄度を保ちます。
3. 制御バルブ: 通常、圧縮ガスを充填し、作動油の流れを制御するためのプレチャージバルブとチェックバルブが装備されています。

動作原理
ピストンアキュムレータの動作プロセスは、巨大な「スプリング」の動作プロセスと似ています。
1. エネルギー貯蔵段階: 油圧システム内の圧力が上昇すると (ガスのプレチャージ圧力を超えると)、作動油が逆止弁を通ってアキュムレータに入り、ピストンを押し上げて上部のガスを圧縮します。ガスの体積が減少すると、エネルギーが蓄えられます。
2. エネルギー解放段階: システムが追加の油圧エネルギー (圧力降下) を必要とするとき、圧縮ガスが急速に膨張し、ピストンを下方に押します。ピストンの下方への動きにより作動油がシステム内に押し戻され、エネルギーが解放されます。

注文メモ
1. 例：呼び圧力：31.5MPa。シェル内径(mm):180mm、呼び容積:20L、油圧ポート:ネジ式、エンドキャップねじタイプ: オス、中: 作動油。ピストンアキュムレータの一般的なモデルコードは、HXQ-A-20/31.5-L-Y-180 です。
2. ピストンアキュムレータの特殊仕様につきましては、別途お問い合わせください。
3. デザインを修正する権利を留保します。

製品
説明

お客様のニーズに合わせて設計・開発を行い、さまざまなクライアントの要件を満たすことができます。

モデルの指定

1. 製品の種類
ピストンアキュムレータ

2. 建設
A: エンドキャップネジ: オス
B: エンドキャップネジ: メス

3.公称容量(L): 0.5~250L

4. 呼び圧力(MPa): 10-31.5MPa

5. 油圧ポート
L: ねじ込み
F: フランジ付き

6.中程度
Y：作動油
R：エマルジョン＆水グリコール

7.内径パラメータ(mm)

製品仕様

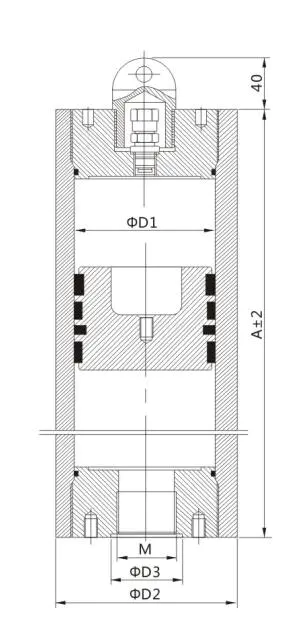

モデルコードとサイズ

モデルコード	呼び容積(L)	ΦD1(mm)	ΦD2(mm)	Ａ(mm)	許容使用圧力(MPa)	ΦD3(mm)	M	重量(kg)
HXQ-A-0.5/※-L-Y-80	0.5	80	98	275	10～31.5	35	M27×2	10
HXQ-A-1/※-L-Y-80	1	80	98	375	10～31.5	35	M27×2	12
HXQ-A-2/※-L-Y-80	2	80	98	575	10～31.5	35	M27×2	16
HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10～31.5	50	M42×2	26
HXQ-A-5/※-L-Y-80	5	100	126	820	10～31.5	50	M42×2	38
HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10～31.5	50	M42×2	49
HXQ-A-2/※-L-Y-125	2	125	155	360	10～31.5	50	M42×2	34
HXQ-A-5/※-L-Y-125	5	125	155	600	10～31.5	50	M42×2	49
HXQ-A-15/※-L-Y-125	15	125	155	1415	10～31.5	50	M42×2	99
HXQ-A-6/※-L-Y-150	6	150	180	555	10～31.5	60	M48×2	52
HXQ-A-20/※-L-Y-150	20	150	180	1345	10～31.5	60	M48×2	100
HXQ-A-32/※-L-Y-150	32	150	180	2025	10～31.5	60	M48×2	142
HXQ-A-10/※-L-Y-180	10	180	216	655	10～31.5	70	M60×2	93
HXQ-A-20/※-L-Y-180	20	180	216	1050	10～31.5	70	M60×2	128
HXQ-A-50/※-L-Y-180	50	180	216	2225	10～31.5	70	M60×2	231
HXQ-A-20/※-L-Y-200	20	200	235	925	10～31.5	70	M60×2	136
HXQ-A-40/※-L-Y-200	40	200	235	1565	10～31.5	70	M60×2	196
HXQ-A-80/※-L-Y-200	80	200	235	2835	10～31.5	70	M60×2	316
HXQ-A-50/※-L-Y-250	50	250	290	1345	10～31.5	80	M72×2	256
HXQ-A-80/※-L-Y-250	80	250	290	1960	10～31.5	80	M72×2	338
HXQ-A-100/※-L-Y-250	100	250	290	2360	10～31.5	80	M72×2	390
HXQ-A-125/※-L-Y-250	120	250	290	2775	10～31.5	80	M72×2	446
HXQ-A-100/※-L-Y-350	100	350	406	1530	10～31.5	80	M72×2	560
HXQ-A-120/※-L-Y-350	120	350	406	1740	10～31.5	80	M72×2	610
HXQ-A-180/※-L-Y-350	180	350	406	2360	10～31.5	80	M72×2	750
HXQ-A-250/※-L-Y-350	250	350	406	3000	10～31.5	80	M72×2	900
