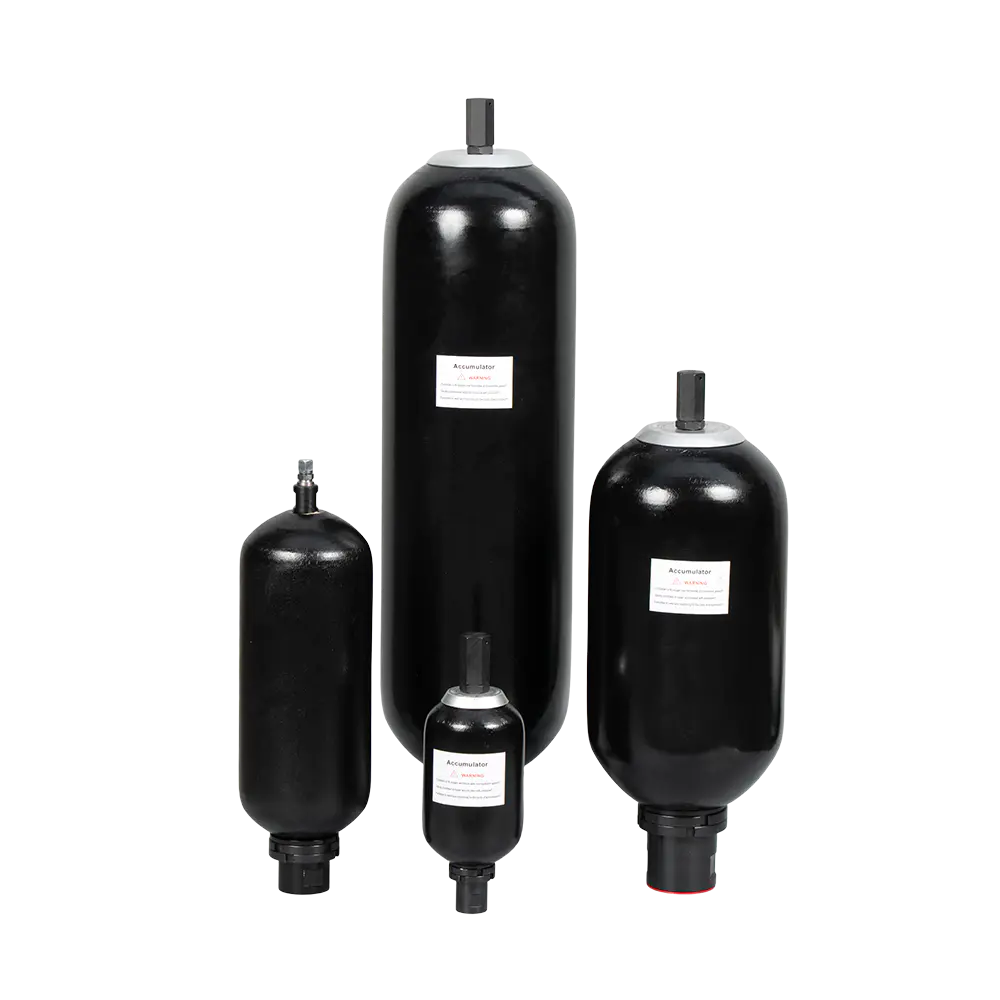

PED タイプのブラダー アキュムレータとは、EU PED 指令 (2014/68/EU) に準拠したブラダ アキュムレータを指します。これらのアキュムレータは通常、鋼製の外殻と内部の弾性ブラダー (通常はゴムまたはポリマー材料で作られている) で構成されます。ブラダーは、内部空間を流体充填チャンバーと予圧されたガス チャンバー (窒素など) に分割します。通常のアキュムレータとは異なり、独立した第三者認証 (ノーティファイドボディ) を受け、EU の安全規制への準拠を証明する CE マークを付ける必要があります。
特長
1.構造：下開き、上開き構造。
2. 固定方法: クランプまたはサポートを固定します。
3. 設置方法: 垂直設置が推奨されます。
4. 作動媒体: 作動油、エマルジョン。
5. 設計温度: -10°C ～ 70°C。
6. 膀胱充填ガス: 窒素.
当社はお客様のニーズに応じて設計・開発を行い、様々なお客様の要件を満たすことができます。
モデルの指定
1. 欧州標準アキュムレータ
2. 呼び容積(L)
3. 呼び圧力(MPa)：34.5MPa

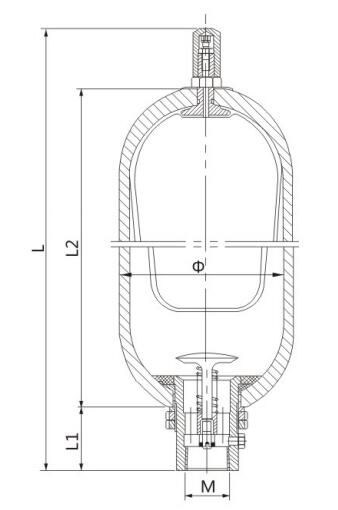

モデルコードとサイズ
 |  |
| 底部補修工事 | トップリペイ建設 |
| モデルコード | 圧力(MPa) | 容積(L) | 重量(kg) | サイズΦ(mm) | サイズL1(mm) | サイズL2(mm) | サイズL (mm) | サイズM |
| PED1/34.5 | 34.5 | 1 | 5.5 | Φ114 | 47 | 197 | 302 | G3/4 |
| PED2/34.5 | 34.5 | 2 | 6 | Φ114 | 47 | 315 | 445 | G3/4 |
| PED4/34.5 | 34.5 | 4 | 11 | Φ168 | 63 | 315 | 447 | G1¹/₄ |
| PED6/34.5 | 34.5 | 6 | 15.5 | Φ168 | 63 | 410 | 532 | G1¹/₄ |
| PED10/34.5 | 34.5 | 10 | 37 | Φ229 | 86 | 427 | 551 | G2 |
| PED15/34.5 | 34.5 | 15 | 49 | Φ229 | 86 | 582 | 726 | G2 |
| PED20/34.5 | 34.5 | 20 | 61 | Φ229 | 86 | 737 | 881 | G2 |
| PED24/34.5 | 34.5 | 24 | 70 | Φ229 | 86 | 857 | 1001 | G2 |
| PED32/34.5 | 34.5 | 32 | 95 | Φ229 | 86 | 1107 | 1257 | G2 |
| PED40/34.5 | 34.5 | 40 | 105 | Φ229 | 86 | 1354 | 1498 | G2 |
| PED50/34.5 | 34.5 | 50 | 117 | Φ229 | 86 | 1663 | 1807 | G2 |
