油圧バルブ

AQF安全ボールバルブ

AQF 安全ボールバルブは、主に安全、流れの遮断、およびアンロードの付属品として油圧ブラダーアキュムレータに使用されます。安全弁はシステムの設定圧力値を維持します。圧力が設定値を超えると安全弁が開き、システムの過負荷を防ぎます。これは密閉システムのアキュムレータにとって特に不可欠であり、外部負荷の突然の増加によって引き起こされる損傷を効果的に防ぎます。

その中心的な機能は、作動油の流れを制御してシステムの過負荷や無負荷を防止することにより、アキュムレータと油圧回路全体を保護することです。

特徴: コンパクトな構造、小型、安全で便利、簡単な操作。

見積もりを依頼する >

前へV：前の商品はありません次へ：次の商品はありません

主な機能と動作原理

1. 圧力設定とリリーフ：バルブは内部にスプリングまたはパイロットバルブ構造を持っています。油圧システムの圧力がユーザーが設定した安全値 (例: 31.5MPa) を超えると、バルブが自動的に開き、アキュムレータの爆発やパイプラインの破裂につながる可能性のあるさらなる圧力上昇を防ぐために、油圧油がすぐに放出されます。

2. 安全フロー中断: アキュムレータとシステムの間の「ゲート」として機能します。システムに突然の高負荷衝撃が発生した場合、安全弁がオイル回路を即座に遮断し、機器を損傷から保護します。

3. アンロードとオイルドレン: 保護機能に加えて、メンテナンスや交換の際にアキュムレータからオイルを素早く排出するためのオイルドレンバルブとしても一般的に使用されます。

製品
説明

お客様のニーズに合わせて設計・開発を行い、さまざまなクライアントの要件を満たすことができます。

モデルの指定

1. 安全ボールバルブ

2. L: ストレートスルーねじ接続

LS: 直角~~

LW: スリーウェイ~~

3.呼び径：20、25、32、40mm

4. 公称圧力:

H1～10MPa

H2--20MPa

H3--31.5MPa

5.構造のタイプ: ストレートスルー

製品仕様

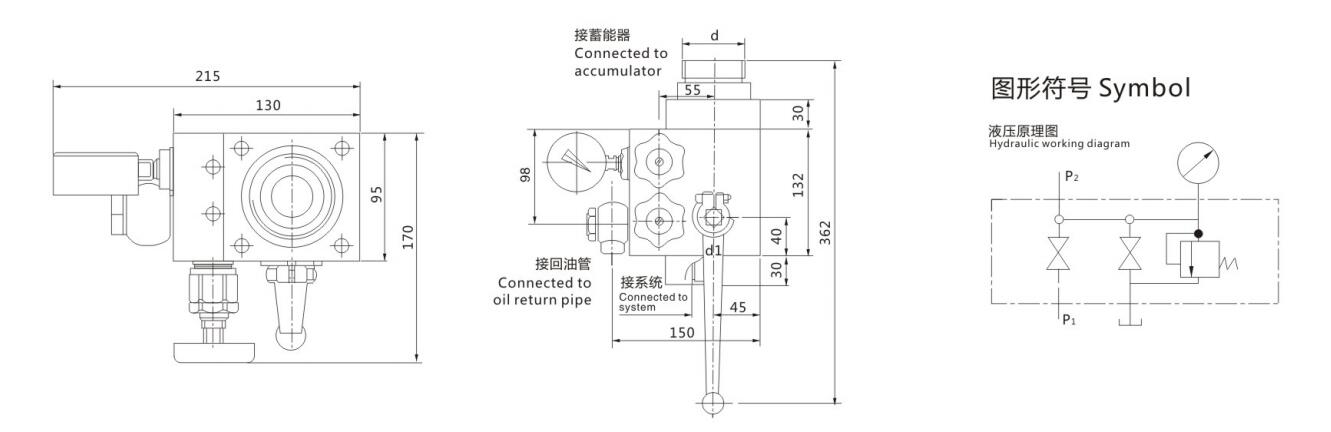

全体の寸法

モデル	呼び流量(安全弁)(L/min)	呼び流量(ボールバルブ)(L/min)	接続サイズd(mm)	接続サイズ d1 (mm)	マッチングアキュムレータ(L)
AQF-L25H※-A	40	100	M42×2またはM27×2	M33×2	1.6～10
AQF-LS25H※-A	40	100	M42×2またはM27×2	M33×2	1.6～10
AQF-LW25H※-A	40	100	M42×2またはM27×2	M33×2	1.6～10
AQF-L32H※-A	63	160	M60×2またはM42×2	M42×2	10～100
AQF-LS32H※-A	63	160	M60×2またはM42×2	M42×2	10～100
AQF-LW32H※-A	63	160	M60×2またはM42×2	M42×2	10～100
AQF-L40H※-A	100	250	M72×2またはM60×2	M48×2	10～100
AQF-LS40H※-A	100	250	M72×2またはM60×2	M48×2	10～100
AQF-LW40H※-A	100	250	M72×2またはM60×2	M48×2	10～100
