ホーム / 製品 / アキュムレータアクセサリ / アキュムレータブラケット
  • アキュムレータブラケット
アキュムレータアクセサリ

アキュムレータブラケット

アキュムレータ ブラケットは、油圧アキュムレータを固定および支持するために使用される機械装置です。

  • アキュムレータブラケット

主な機能と特徴:
1. 安定したサポート: その主な機能は、アキュムレータを装置のフレームまたはベースにしっかりと固定し、動作中の振動や圧力変化による位置ずれを防ぐことです。
2. 構造コンポーネント: 通常、ベース (機器への接続用)、垂直または水平のクランプ構造 (アキュムレータ本体を支持するため)、および固定装置 (ボルトやクランプなど) が含まれます。
3. 振動減衰とシール: 一部のブラケット設計には、振動伝達を軽減するためにゴム製パッドまたはスプリングが装備されているか、漏れ防止シールが使用されています。

注文メモ
1. 注文時にモデルコードのフルネームを指定します。例: アキュムレータの公称容積 25L、直径 $299 ブラケット:
NX-TJ/$299(ゴムパッキン込み)
2. 特別な要件が必要な場合は、お問い合わせください。
3. 設計変更の権利は当社が保有し、改訂は予告なく有効となります。

製品
説明

お客様のニーズに合わせて設計・開発を行い、さまざまなクライアントの要件を満たすことができます。

モデルの指定

1.コード名:アキュムレータ用ブラケット

2.直径:Φ89〜Φ299

製品仕様

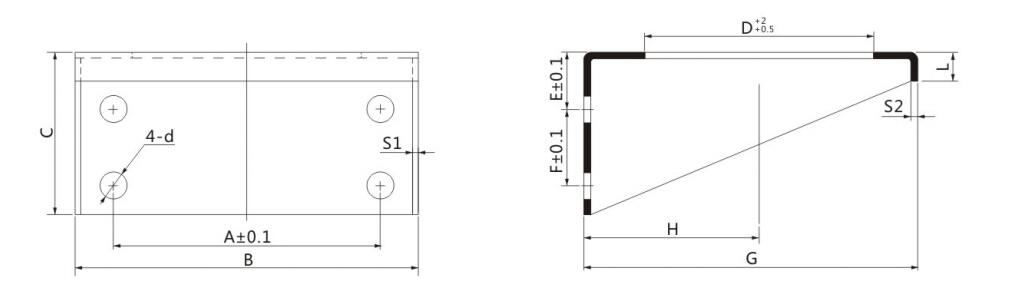

全体の寸法

モデル A B C D E F G S1 S2 d(±0.22) L H 複合アキュムレータタイプ
NX-TJ/Φ152 140 180 85 120 30 40 175 2.5 3 14 15 90 L1.6~L6.3
NX-TJ/Φ219 180 250 95 170 35 45 250 2.5 3 14 15 130 L10-L40
NX-TJ/Φ299 260 330 220 212 65 120 330 3 4.5 22 25 165 L20~L150
NX-TJ/Φ229 200 260 100 170 35 40 225 2.5 3 14 - 122 -

モデル A B C D E F 適合するブラケットのモデル
NX-DQ/Φ152 140 120 88 115 10 18 NX-TJ/Φ152
NX-DQ/Φ219 195 170 158 170 15 25 NX-TJ/Φ219
NX-DQ/Φ299 250 210 195 210 20 30 NX-TJ/Φ299
NX-DQ/Φ229 200 169 159 170 15 20 NX-TJ/Φ229
