NXQ シリーズアキュムレータブラダ

NXQ シリーズアキュムレータブラダは、油圧システムにおける重要なエネルギー貯蔵要素であり、主にエネルギーの変動を吸収し、エネルギーを放出してシステムをスムーズに動作させる役割を果たします。

主な機能
1. エネルギー貯蔵: 油圧ポンプがシステムを加圧すると、アキュムレーターブラダーが変形し、内部の窒素 (またはその他の圧縮ガス) を圧縮してエネルギーを貯蔵します。
2. 圧力の安定化: システム圧力が低下すると、アキュムレータブラダーが反発し、圧縮ガスを放出して作動油を補充し、システム圧力を設定値付近に維持します。
3. 容量補正: システム内のパイプやピストンロッドなどのコンポーネントの動きによって引き起こされる容量の変化を補正します。
4. パルス吸収：油圧システムでは電磁弁の開閉により瞬間的な衝撃（パルス）が発生します。アキュムレータブラダーはこれらの衝撃を効果的に吸収し、システムコンポーネントを保護します。

作業媒体:
1. アキュムレーターブラダーの内部: 通常は窒素 (N2)、場合によっては他の不活性ガスが充填されます。
2. アキュムレータブラダの外側：作動油（Y）、エマルジョン（R）、水グリコール（EG）などを充填します。
3. 材質: 外殻は通常、20# 鋼、35CrMo、または 316L ステンレス鋼で作られています。アキュムレータブラダ本体は通常、耐油性、耐酸性、耐アルカリ性、耐熱性があり、変形が少ない高強度の耐油性ゴムでできています。
4.規格：HG2331規格（欧州規格）に準拠し、GB/T 20663-2017などの規格にも適用可能です。

一般的なモデルと構造:
このシリーズには、容量の異なるさまざまなモデル（0.4Lから200Lまで）があります。一般的な構造としては、タイプ A (ポートが小さい) とタイプ AB (ポートが大きい) があります。接続方法にはフランジ（F）とネジ（L）があります。通常、モデルの指定には、容量、定格圧力、接続方法などの情報が含まれます。

製品
説明

お客様のニーズに合わせて設計・開発を行い、さまざまなクライアントの要件を満たすことができます。

モデルの指定

1.膀胱容積: 0.4-100L
2.BIadderlength: 74-1880mm
3. 構造タイプ: A Type

製品仕様

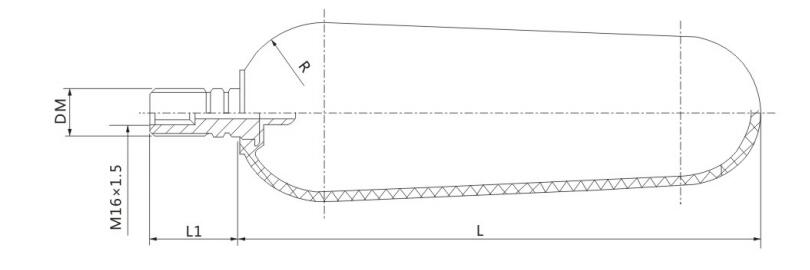

全体の寸法

1. NXQ シリーズアキュムレータブラダパラメータ表

シリーズ（Φ）	容積(L)	DM	長さ(mm)	L2(mm)	R(mm)
89	0.4	M24×1.5	74	44	38.5
89	0.63	M24×1.5	144	44	38.5
89	1	M24×1.5	250	44	38.5
114	1	M24×1.5	150	44	49
152	1.6	M30×1.5	144	49	66
152	2.5	M30×1.5	206	49	66
152	4	M30×1.5	312	49	66
152	6.3	M30×1.5	486	49	66
219	10	M30×1.5	365	60	95
219	16	M30×1.5	569	60	95
219	20	M30×1.5	700	60	95
219	25	M30×1.5	877	60	95
219	32	M30×1.5	1110	60	95
219	40	M30×1.5	1405	60	95
219	50	M30×1.5	1735	60	95

2. NXQ シリーズアキュムレータブラダパラメータ表

シリーズ（Φ）	容積(L)	DM	長さ(mm)	L2(mm)	R(mm)
299	20	M30×1.5	380	70	131
299	25	M30×1.5	470	70	131
299	40	M30×1.5	740	70	131
299	50	M30×1.5	950	70	131
299	63	M30×1.5	1180	70	131
299	80	M30×1.5	1480	70	131
299	100	M30×1.5	1880	70	131
299	150	M30×1.5	2815	70	131
