PEDタイプアキュムレータブラダ

Name: PEDタイプアキュムレータブラダ
Rating: 5 (99 reviews)

PED タイプのアキュムレータブラダとは、欧州圧力機器指令 (PED) に準拠した油圧アキュムレータの内部ゴム製ブラダ (サック) を指します。これらのブラダー型アキュムレータは、油圧システムでエネルギーを貯蔵および放出するために一般的に使用され、特に EU および EEA 市場に適しています。

見積もりをリクエスト >

前へ：NXQ シリーズアキュムレータブラダ次へ：次の商品はありません

コアの定義

PED タイプアキュムレータブラダは、EU PED 2014/68/EU 指令の安全基準に準拠した油圧コンポーネントです。その主な構造は、スチール製の外殻と、ニトリルゴム (NBR) またはその他のエラストマー素材で作られた内部ブラダー (嚢) で構成されています。ブラダーには予圧された窒素が充填され、外部には作動油が充填されています。膀胱の弾性変形を通じてエネルギーを蓄えます。

主な特徴

1. 高い安全性とコンプライアンス: PED タイプのアキュムレータブラダーは、高圧動作環境における安全性と信頼性を確保するために、厳格な認定評価を受ける必要があります。通常、製品には CE マークが付いています。

2. 構造形式：大きく分けてA型（小口径）とAB型（大口径）の2つの構造形式に分かれます。タイプAは作動油のパイプ径が小さい場合に適しており、タイプABは作動油のパイプ径が大きい場合に適しています。

3. 使用媒体と適用温度：作動油、エマルジョン、工業用水などの媒体に適しています。動作温度範囲は通常 -20℃ ～ 93℃です。

アプリケーションシナリオ

PED タイプのアキュムレータブラダは、油圧システム、空圧システム、エネルギー貯蔵システム、および車両サスペンションシステムで広く使用されています。これらは、油圧システム内の圧力脈動を効果的に緩衝し、油圧ショックを防止し、システムの圧力バランスを維持し、容量の漏れを補償します。

選択の推奨事項

PED タイプのアキュムレータブラダを購入する場合は、通常、次のパラメータを考慮する必要があります。

1. 公称容量: 0.4L ～ 250L。

2. 呼び圧力: 10MPa、20MPa、31.5MPa (330bar) が一般的です。

3. 接続方法: ねじ接続 (NPT、SAE) およびフランジ接続 (G、F) が含まれます。

製品
説明

当社はお客様のニーズに応じて設計・開発を行い、様々なお客様の要件を満たすことができます。

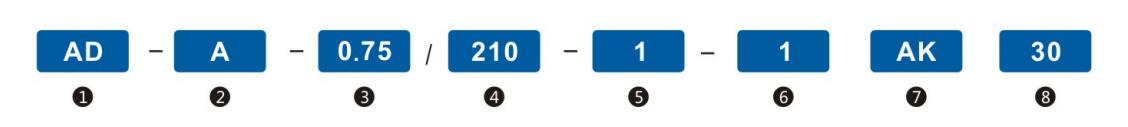

1. シリーズコード:

溶接ダイヤフラムアキュムレータ

2. 構造:

A--充電式 (M28X1.5)

B--完全に密閉¹

3. 呼び容積(L)

4. 許容使用圧力 (Bar)

5.シェル素材:

1--炭素鋼

6. ダイヤフラム材質コード:

1--ニトリルブタジエンゴム(NBR)

2--水素化ニトリルブタジエンゴム (HNBR)²

3--イソブチレンイソプレンゴム (IIR)²

7--エピクロロヒドリンゴム (ECO)²

7. 液側標準接続 AK または AB³

8. 20°C での窒素プレチャージ圧力 (Bar)¹

注:

(1) タイプ A およびタイプ B の大量注文の場合のみ；

(2) 大量注文の場合のみ。

(3) 非標準コネクタについては別途相談が必要です。

溶接ダイヤフラムアキュムレータはスチールスタンピングシェルを使用しており、ガス側に応じて充電式と完全密閉の2つのタイプがあります。

製品仕様

シリーズ	仕様	L	R	M1	L1	M2	H	重量(kg)	50頭製品重量(kg)
ユーロ規格	E4L	240	73	22-7/8	54	1/2	2.8	0.505
ユーロ規格	E5L	310	73		54		2.8	0.56
ユーロ規格	E6L	360	73		54		2.8	0.58
ユーロ規格	114/1.5L	200	49		54		2	0.34
ユーロ規格	114/2.5L	320	49		54		2	0.48
ユーロ規格	114/4L	380	49		54		2	0.54
ユーロ規格	114/6L	660	49		54		2	0.75
ユーロ規格	D12L	410	101		60		3	1.18	2.02
ユーロ規格	D15L	457	101		60		3	1.23	2.07
ユーロ規格	D20L	612	101		60		3	1.58	2.42
ユーロ規格	D24.5L	735-750	101		60		3	1.7	2.54
ユーロ規格	D32L	1000	101		60		3	2.5	3.34
ユーロ規格	D35L	1060	101		60		3	2.7	3.54
ユーロ規格	D40L	1230	101		60		3	2.9	3.74
ユーロ規格	D42L	1258	101		60		3	2.9	3.74
ユーロ規格	D50L	1538	101		60		3	3.5	4.34
ユーロ規格	D53L	1600	101		60		3	3.7	4.54
